平开门门套的主流做法,是什么样的?

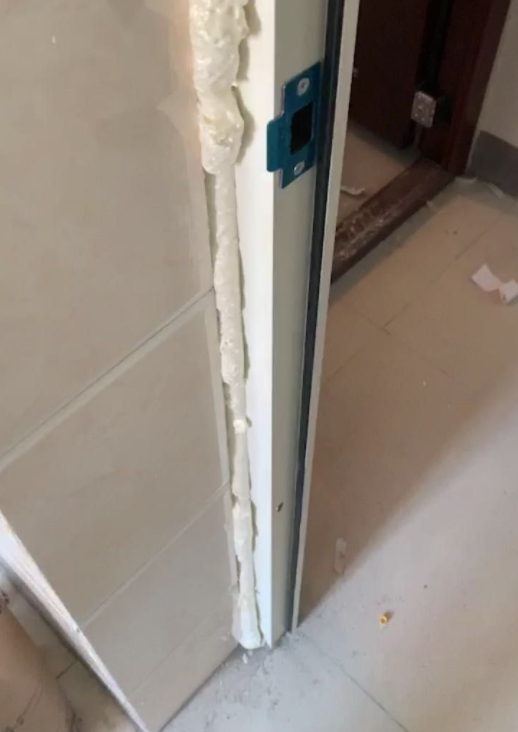

发泡剂填充做门套 ↑


除了直接打发泡剂的主流低配做法外,有一定严要求的设计项目,往往会对门套基层做加固处理,不管是木楔子加固,还是采用马仔片加固,其原理都一样。

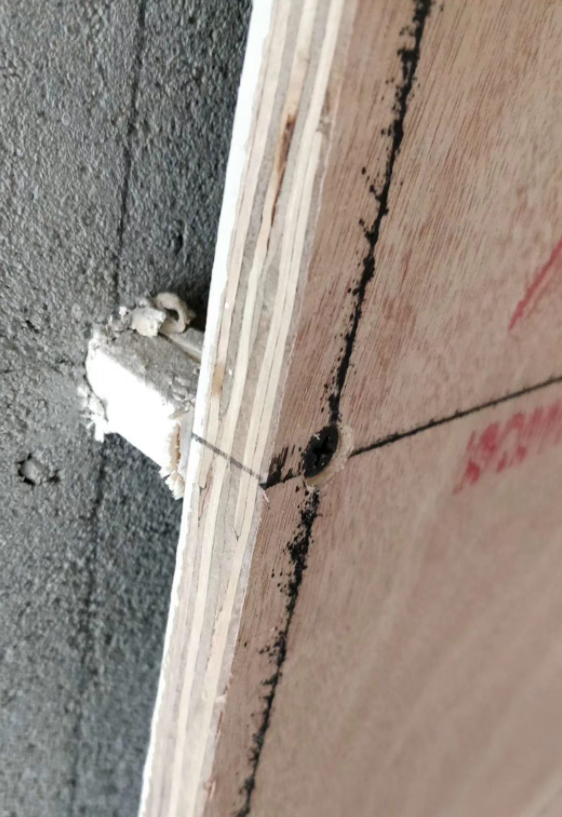

木楔子固定门套基层 ↑↑↑

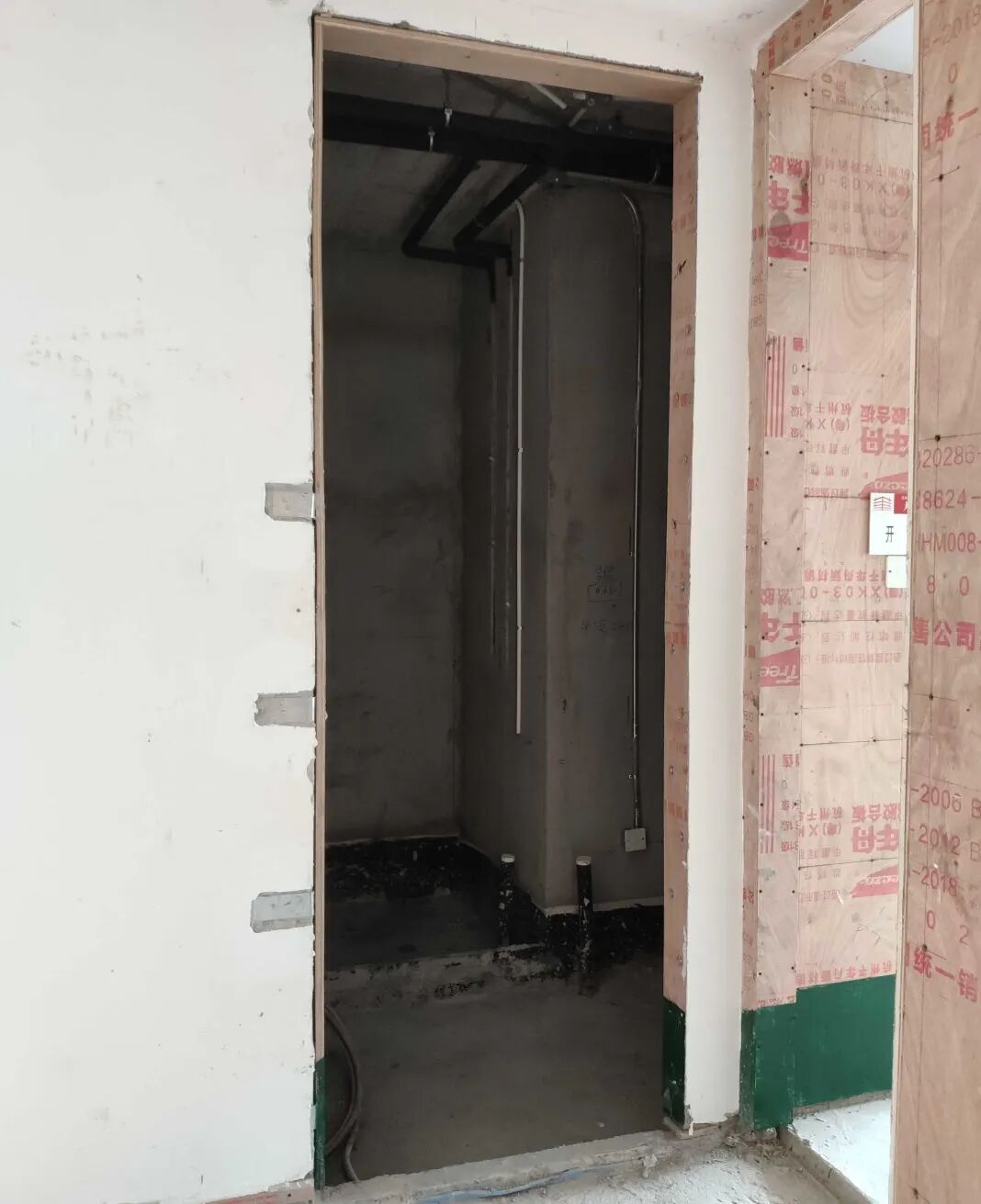

马仔片固定门套基层 ↑↑↑


下面以木楔子加固门套为例,通过三维图示的方法来拆解这个问题:

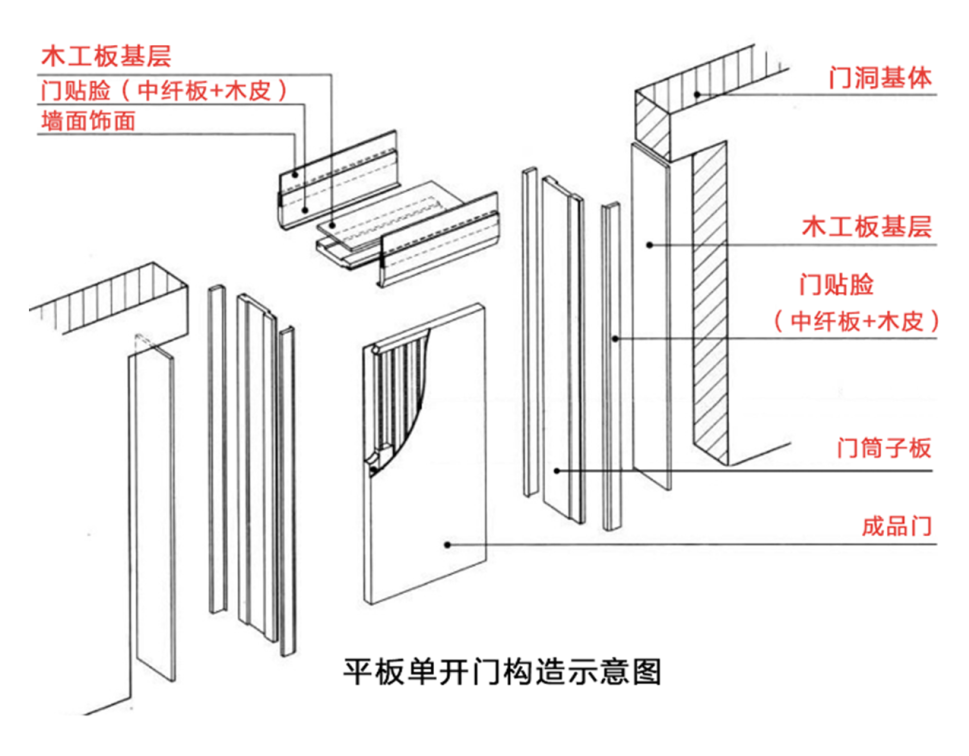

门套构造拆解图 ↑↑↑

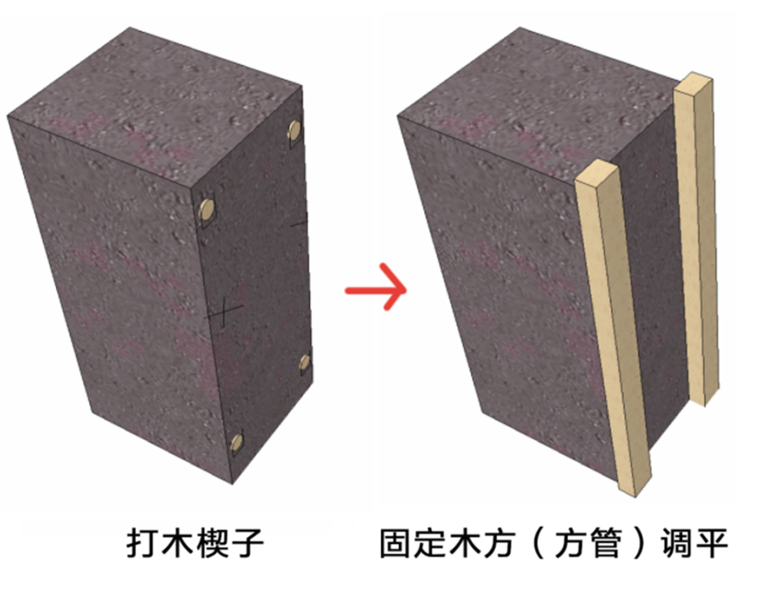

第一步:在混凝土基层上固定木楔子/木方/马仔片...



第二步:通过木楔子/木方/马仔片等来调平门套基层

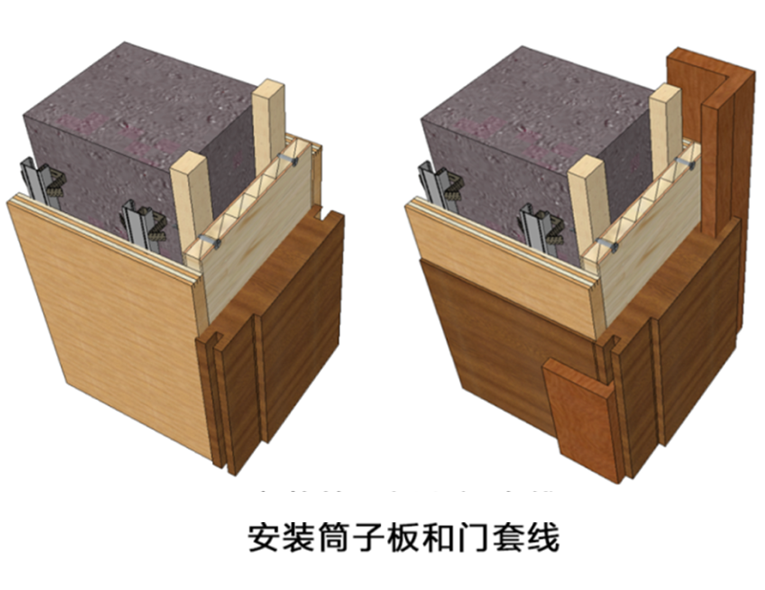

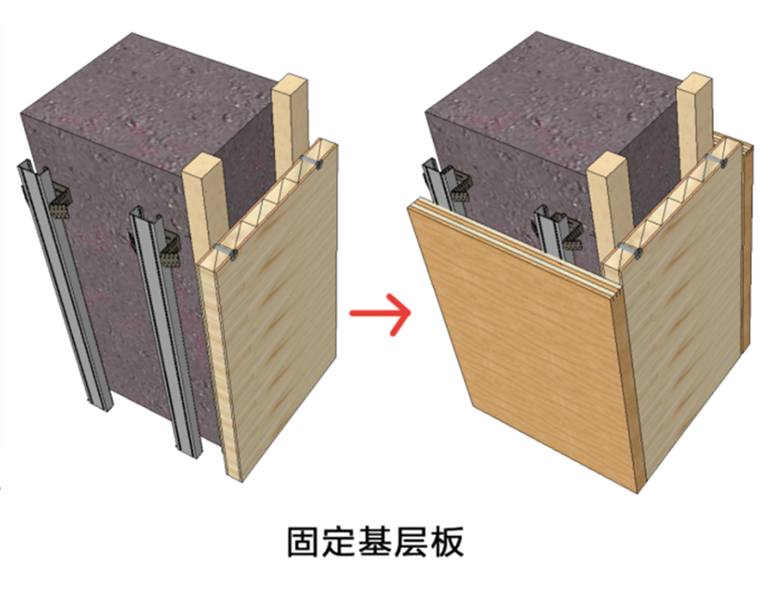

第三步:在基层上固定门套

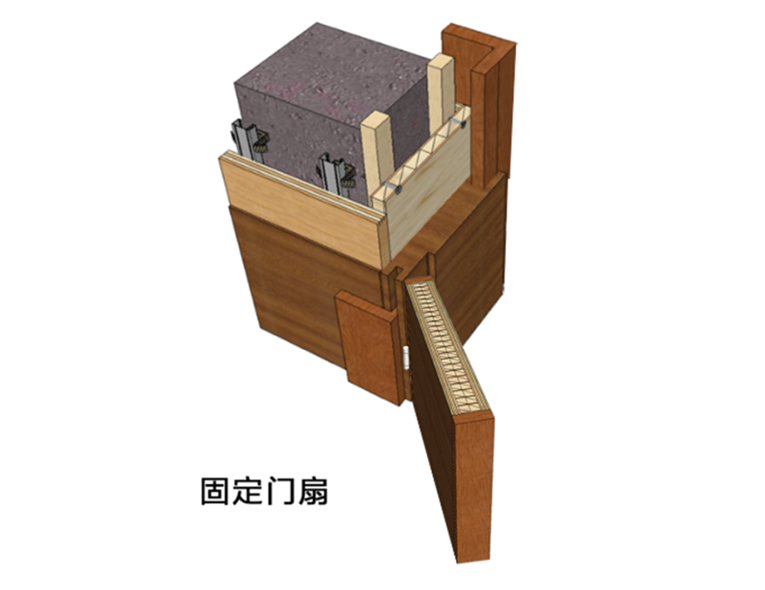

第四步:固定门扇



最后,再看看几张平开门的节点图,怎么画。

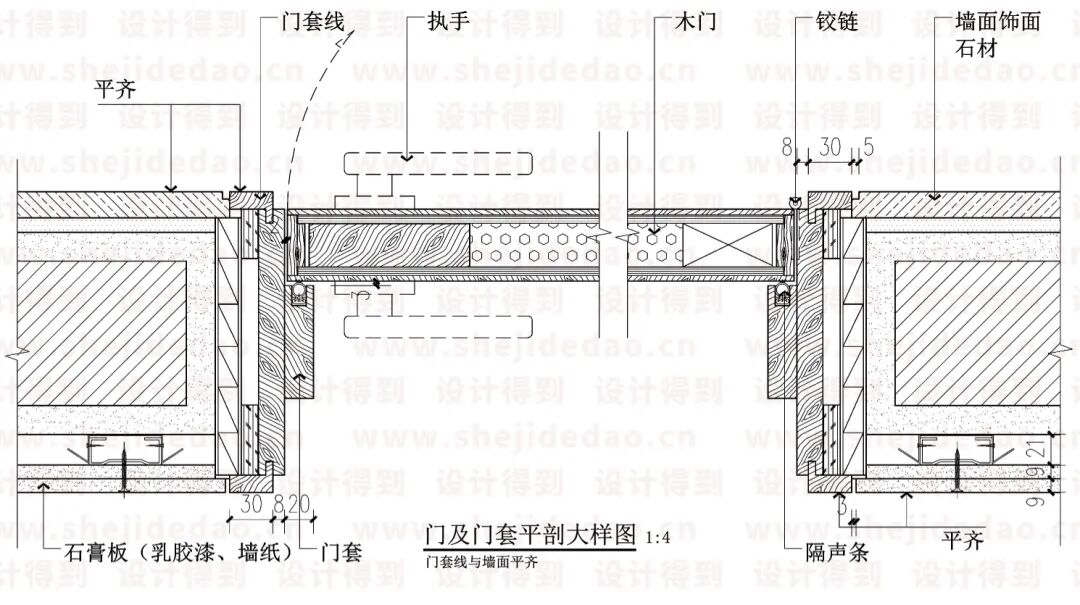

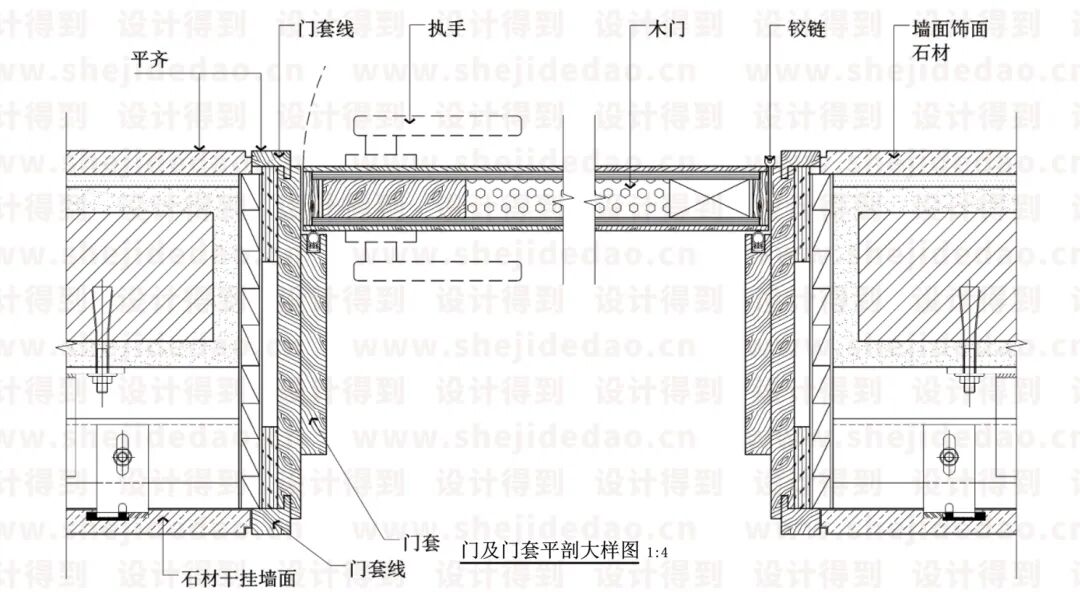

石材与木门套节点图 ↑↑↑



石膏板与木门套节点图 ↑↑↑

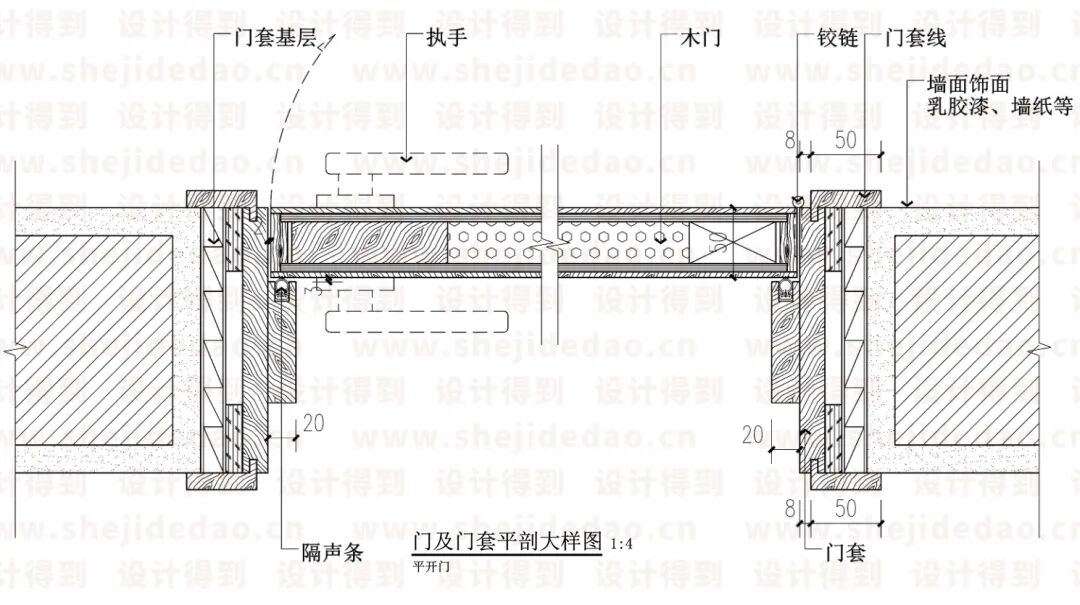

乳胶漆与木门套节点图 ↑↑↑






来源:设计得到
